套筒补偿器的工作原理及安装注意事项有哪些？

套筒补偿器作为管道系统中常用的补偿装置，主要应用于热力、给排水、化工等输送管道，核心作用是吸收管道因热胀冷缩、地基沉降、温度变化产生的轴向位移，缓解管道应力、保护管道接口与阀门设备，避免管道开裂、渗漏。想要规范使用套筒补偿器，首先要吃透其工作原理，同时严格把控安装细节，才能保障管道长期稳定运行。

一、套筒补偿器的工作原理

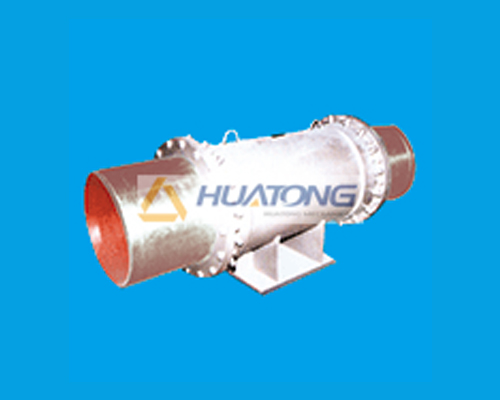

套筒补偿器属于轴向型补偿设备，整体结构主要由**外筒、内套筒、密封填料、压盖、紧固件**等部分组成，属于填料密封式补偿器，依靠内外套筒的相对滑动实现位移补偿，原理简单且可靠性强。

正常工况下，内套筒嵌套在外筒内部，两者之间填充耐高温、耐腐蚀的柔性密封填料（常用石墨、石棉、四氟等材质），通过压盖与紧固件的压紧力，让密封填料紧密贴合内外筒壁，形成可靠的密封结构，防止介质渗漏。当管道受热膨胀或受冷收缩时，管道产生轴向推力，带动内套筒在外筒内自由伸缩滑动，精准吸收管道的轴向位移量，抵消热应力与机械应力。

与此同时，密封填料始终保持贴合状态，即便内外套筒相对位移，也能维持管道介质的密封性；部分单向套筒补偿器还设有限位装置，防止伸缩过量导致脱筒，双向套筒补偿器则可同时吸收两个方向的轴向位移，适配更长距离、大温差的管道系统。整个过程无需额外动力，纯机械结构实现补偿，兼具伸缩量大、阻力小、成本低的优势。

二、套筒补偿器安装注意事项

套筒补偿器的安装质量直接决定使用寿命和密封效果，安装前需核对型号、规格、压力等级与管道匹配，安装过程中严格遵循以下规范，杜绝违规操作：

1. 安装前准备与定位规范

首先清理管道接口杂物，检查套筒补偿器外观无破损、密封填料无缺失脱落，核对伸缩量、压力、温度参数是否符合管道设计要求。补偿器需安装在固定支架与导向支架之间，靠近固定支架一侧布置，直管段每隔一定距离设置导向支架，防止管道径向偏移；单向套筒补偿器需注意介质流向，确保内套筒朝向介质流动方向，避免密封结构受反向冲击。

2. 预拉伸/预压缩操作要点

针对温差较大的管道，需按设计要求进行预拉伸或预压缩，提前抵消部分位移，避免补偿器超负荷工作。操作时松开压盖紧固件，借助专用工具调整内外套筒至预设伸缩量，确认位置后临时固定，严禁强行拉扯、敲击补偿器本体，防止筒壁变形、密封结构受损。预调完成后再与管道焊接或法兰连接，连接后拆除临时固定装置。

3. 连接与焊接规范

法兰连接时，保证法兰面平行、密封垫居中，对角均匀紧固螺栓，避免受力不均导致渗漏；焊接连接时，采用对称焊接工艺，控制焊接温度，防止焊渣溅入密封填料区，造成填料老化、开裂。焊接后需自然冷却，严禁冷水激冷，避免焊缝开裂和补偿器变形。

4. 后期调试与防护要求

安装完成后，进行水压试验，试验压力为管道设计压力的1.5倍，保压期间检查补偿器无渗漏、无变形。试运行时，观察伸缩滑动是否顺畅，若出现卡顿需及时排查支架偏移、异物卡阻问题；定期检查压盖紧固件松紧度，密封填料磨损渗漏时，可适度压紧压盖或补充填料，无需拆卸管道。户外安装需加装防护套管，避免雨水、沙尘侵入密封区，延长使用寿命。

5. 禁忌操作提醒

严禁将套筒补偿器作为管道调直、纠偏的工具，禁止超负荷伸缩；不得随意拆卸限位装置、更换非原厂密封填料；架空管道安装需增设承重支架，避免补偿器承受管道自重；埋地安装需做好防腐处理，防止筒壁锈蚀影响伸缩性能。

综上，套筒补偿器依靠机械伸缩实现位移补偿，只有吃透原理、规范安装、定期维护，才能充分发挥其补偿作用，保障管道系统安全稳定运行，降低后期维修成本。
